【測量投影儀】萬濠投影儀的結構及工作原理

   萬濠投影儀能高效的檢測各種形狀復雜工件的輪廓形狀和幾何尺寸，如樣板、沖壓件、凸輪、螺紋、齒輪、 成形銑刀以及絲攻等各種工具、刀具和零件。


 1.萬濠投影儀的工作原理

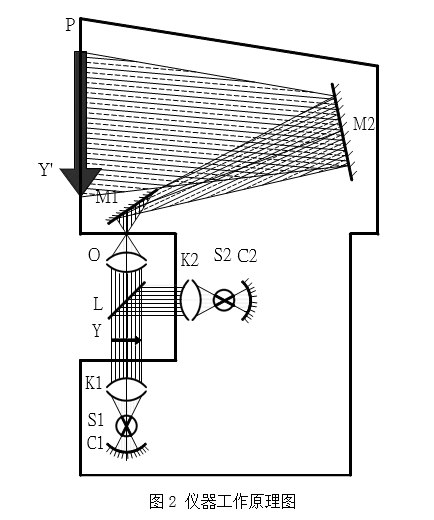

      投影儀工作原理如圖2所示，被測工件Y置于工作臺上，在透射或反射照 明下，它由物鏡 O 成放大實象 Y'(倒像)并經反光鏡M1與M2反射于投影屏P的磨砂面上。當反光鏡M1換成正像系統后，Y'即成為正像，一個與工件完全同向的影像，觀察很直觀，給使用者帶來極大的方便，CPJ-30xxZ 即正像投影儀。 在投影屏上可用標準玻璃工作尺對 Y'進行測量，測得的數值除以物鏡的放 大倍數即是工件的測量尺寸;也可以用預先繪制好的標準放大圖對它進行輪廓比 較測量;還可以利用工作臺上的數字測量系統對工件 Y 進行坐標測量;也可利用投影屏旋轉或 DC3000 數顯表上的測角度功能對工件的角度進行測量。


　　圖中 S1 與 S2 分別為透射和反射照明光源，K1 與 K2 分別為透射和反射聚 光鏡。半反半透鏡 L 和反射照明光源 S2 僅僅在用反射照明觀察或測量工件表面 特征時才使用。如測量工件外輪廓尺寸時請一定拿掉半透半反鏡 L 并關掉反射照 明光源 S2.此時只用透射照明光源 S1 來照明，這樣才可保證測量精度.

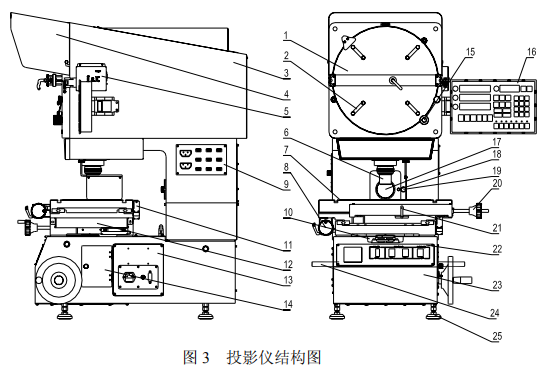

2，萬濠投影儀的結構圖

1.  投影屏 2.  彈性壓板 3.  投影箱 4.  遮光罩 5.  尋邊器 6.  物鏡

　　7.工作臺 8.  Y  向手輪 9.信號線轉接板 10.  高低倍透射照明與濾光片組

　　11. X 向光柵尺 12. X 向光柵尺 13.  電源板 14.  小門 15.  投影屏旋轉微調

　　手輪 16. DC3000 數顯表 17.  反射照明聚光鏡 18.  反射聚光鏡調節手柄

　　19.  反射照明鏡鎖緊螺帽 20. X 向手輪 21. X 向快速運動手柄

　　22.  操作面板(如圖 4) 23.底座 24.  搬運手柄 25.  底腳


以上是關于萬濠投影儀的工作原理和結構圖詳細介紹，如您有其它關于萬濠投影儀技術問題可以免費咨詢我公司技術人員，電話微信：13889943666.期待為您解決任何測量儀器的問題
