【硬度計】韋氏硬度計標準校正方法詳細解答

　　鋁合金韋氏硬度計的校正方法：


　　韋氏硬度計的校正包括滿刻度校正和負荷彈簧校正。滿刻度校正是為儀器提供一個基準點，鋁合金韋氏硬度計的基準點設置在滿刻度20的位置。負荷彈簧校正為儀器提供一個參考點，這個參考點就是標準硬度塊的已知硬度值。校正后應再次進行滿刻度檢驗，讀數應符合滿刻度校正的規定。


　　一、滿刻度校正

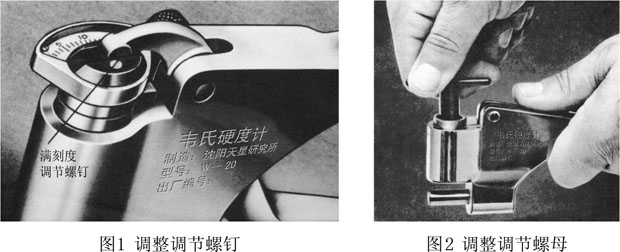

　　硬度計開口中不放置試樣，直接將手柄握到底。如圖1所示，用小螺絲刀調整滿刻度調節螺釘，使指針指向刻度20.如果指針指示的數值偏小，應順時針調整調節螺釘;如果指針指示的數值偏大，應逆時針調整調節螺釘。如果不能通過調整調節螺釘使指針指向滿刻度20.應按及時更換壓針。


　　二、負荷彈簧校正


　　取出已知硬氏硬度的硬度塊，使用儀器測量已知硬度塊的硬度，如果超差就要對儀器進行負荷彈簧的校下，步聚如下：旋下支撐螺釘，將下手柄從框架上取出，再從壓針筒上取下表頭，壓針筒仍留在框架內。這時在壓針筒內可看到帶槽的調節螺母。如圖2所示，用儀器配備的專用扳手旋動調節螺母。如果測試硬度塊讀數偏小，應逆時針旋轉調節螺母，反之應順時針旋轉調節螺母。調節螺母每旋轉1/4圈，會使讀數變化2～3個刻度。調整后應重新安裝儀器進行硬度塊檢驗。


　　重復上述步驟，直至滿刻度和硬度塊的讀數均符合要求。除正常校正外，不得隨意轉動調節螺釘。不得通過調整調節螺釘來校正測試標準硬度塊的讀數。


　　三、 標準試樣校正


　　批量式：


　?、?將韋式硬度計標準板置于砧座與預壓緊裝置之間;


　　⑵ 旋動開口調節螺母，旋至使預壓緊裝置與韋式硬度標準板貼合后反方向旋轉兩圈;


　?、?完成批校正前調試工作，可進行測試。


　　⑷ 將韋式硬度標準板置于砧座與預壓緊裝置之間，按下手柄下方的開關，聽到“嘀”聲后，檢查儀器表頭上指針指示的讀數是否與韋氏硬度標準板的標值相吻合(允許偏差±0.5HW)。如兩數值相同，松開開關指針回位，標準試樣校正即完成。


　?、?如儀器表頭上指針指示的讀數與韋氏硬度標準板的標值不吻合(允許偏差±0.5HW)，松開開關后，使用儀器箱內配備的專用調節扳手，旋動位于表頭下方套筒上調節窗口內的調節螺母，即可改變彈簧對壓針的壓力，從而改變指針的讀數。如讀數小于標準板硬度值，說明彈簧壓力過大，這時應向右旋松螺母;反之應向左旋緊螺母。螺母每旋動1/4圈，刻度約改變1格。調整后需重新測試標準硬度板，按上述方法調整，直至調整到與標準硬度板的標值相吻合為止。


　　自由式：


　　(1)在儀器砧座與壓針間放入韋式硬度標準板，按動手柄下方的開關，聽到“嘀”聲后，檢查儀器表頭上指針指示的讀數是否與韋氏硬度標準板的標值相吻合(允許偏差±0.5HW)。如兩數值相同，松開開關指針回位，標準試樣校正即完成。


　　(2)如儀器表頭上指針指示的讀數與韋氏硬度標準板的標值不吻合(允許偏差±0.5HW)，松開開關后，使用儀器箱內配備的專用調節扳手，旋動位于表頭下方套筒上調節窗口內的調節螺母，即可改變彈簧對壓針的壓力，從而改變指針的讀數。如讀數小于標準板硬度值，說明彈簧壓力過大，這時應向右旋松螺母;反之應向左旋緊螺母。螺母每旋動1/4圈，刻度約改變1格。調整后需重新測試標準硬度板，按上述方法調整，直至調整到與標準硬度板的標值相吻合為止。


　　四、校正中的注意事項


　　(1) 儀器砧座與壓針具有相同硬度，空打次數過多會加速壓針磨損或造成砧座損壞。因此，除需校正時，請盡可能減少儀器空打次數。


　　(2) 滿刻度調節螺釘出廠時已調定，除非發生以下情況，不得隨意調動。


　　(2.1)  更換了新壓針


　　(2.2) 更換了新表頭


　　(2.3) 壓針磨損造成的指針偏離


　　特別提示：不得利用調整調節螺釘?shù)霓k法來對校對標準硬度板上的標值。當指針無法調到滿刻度20時，說明指針已嚴重磨損或儀器出現故障。此時應先更換新指針，更換新指針后如指針仍無法調至滿刻度20時，說明儀器發生故障，此時應聯系代理商或?qū)x器寄回原廠維修。


　　(3) 儀器使用者應經常用標準硬度板對儀器進行檢查。如發現偏差，應按儀器校正方法進行校正。使用標準硬度板時，應使用帶有標值的一面。測試時，應使壓針避開有壓痕的部位，否則會影響測試的準確性。標準硬度板可在儀器制造廠買到。


　　(4) 更換新壓針后，應用儀器箱內配備的專用扳手順時針旋動調節螺母對壓力彈簧進行調節，調節螺母旋至約與螺紋平齊時即可，切勿將調節螺母旋入過深，否則會造出儀器施力增加或壓針損壞。備用壓針可在儀器生產廠或指定的代理商處買到。
