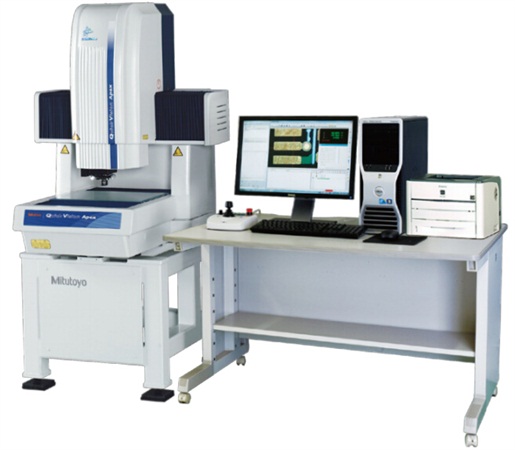

13889943666日本三豐影像測量儀QV Apex302 CNC影像測量儀的Quick Vision系列配有CCD相機,無需再像測量顯微鏡和投影儀那樣進行目視調整。可輕松完成對電子元件、模壓制品、樹脂模塑制品等的自動測量。......
品牌:日本三豐
價格:根據配置詳細報價
13889943666
商品名稱 |
日本三豐影像測量儀 |
型號 | QV Apex302 |
測量范圍 | 100mm |
分辨率 | 0.01um(800um范圍),0.001um(80um范圍),0.0001um(8um范圍) |
供 應 商 | 佛山市精測計量儀器設備有限公司 |
• CNC影像測量儀的Quick Vision系列配有CCD相機,無需再像測量顯微鏡和投影儀那樣進行目視調整??奢p松完成對電子元件、模壓制品、樹脂模塑制品等的自動測量。
• Quick Vision PRO全部光源采用LED照明,增強了邊緣的可檢測性、降低了功耗并延長了使用壽命。
• 觀察系統采用具有高放大率和再現性的程控磚塔能在測量過程中自動切換放大率。
• 所有型號的產品都具有表面、邊緣和圖案自動對焦的三種特點。同時配備有自動跟蹤聚焦功能。
• 滿足ISO10360-7:2011(JIS B7440-7.2015的精度保證。
名稱 | QV Apex302 | QV Apex404 | QV Apex606 | |
測量范圍 (X×Y×Z) | 300×200×200mm | 400×400×250mm | 600×650×250mm | |
倍率裝置 | 可編程電動轉臺1× -2× -6× | |||
分辨力 | 0.1µm | |||
長度測量裝置 | 線性編碼器 | |||
CCD照相機 | 黑白(1/2型)或彩色(1/3型)可選 | |||
照明裝置 | 反射照明 | 白色LED | ||
透射照明 | ||||
程控環形照明 | ||||
精度 *1 |
E1X, E1Y | (1.5+3L/1000)µm | ||
E1Z | (1.5+4L/1000)µm | |||
E2XY | (2.0+4L/1000)µm | |||
自動跟蹤聚焦 | 安裝可選 | |||
工作臺玻璃尺寸 | 339×271mm | 493×551mm | 697×758mm | |
臺面最大承重 *4 | 20kg | 40kg | 50kg | |
尺寸(W×D×H) | 859×951×1609mm | 1027×1407×1778mm | 1309×1985×1794mm | |
重量 (包括機器設置臺) | 約 360kg | 約 579kg | 約 1450kg |
三豐公司在確保影像測量儀質量的同時,為了讓用戶安心使用,所有測量儀器出庫都經過嚴格檢查!
影像測量儀如出現故障,精測接到通知后在24小時內可到達現場并開始維修。
