日本三豐影像儀Hyper QV606

日本三豐影像儀Hyper QV606CNC影像測量?jī)x的Quick Vision系列配有CCD相機，無需再像測量顯微鏡和投影儀那樣進行目視調整?？奢p松完成對電子元件、模壓制品、樹脂模塑制品等的自動測量......

品牌：日本三豐

價格：根據配置詳細報價

資料下載

全國熱線

13889943666

產品簡介
product presentation

商品名稱	日本三豐影像儀
型號	Hyper QV606
精度	(0.8+2L/1000)µm
分辨率	0.01um
供應 商	佛山市精測計量?jī)x器設備有限公司

產品概述
product presentation

日本三豐影像儀Hyper QV606

• CNC影像測量?jī)x的Quick Vision系列配有CCD相機，無需再像測量顯微鏡和投影儀那樣進行目視調整?？奢p松完成對電子元件、模壓制品、樹脂模塑制品等的自動測量。

• Quick Vision PRO全部光源采用LED照明，增強了邊緣的可檢測性、降低了功耗并延長了使用壽命。

• 觀察系統采用具有高放大率和再現性的程控磚塔能在測量過程中自動切換放大率。

• 所有型號的產品都具有表面、邊緣和圖案自動對焦的三種特點。同時配備有自動跟蹤聚焦功能。

• 滿足ISO10360-7:2011(JIS B7440-7.2015的精度保證。

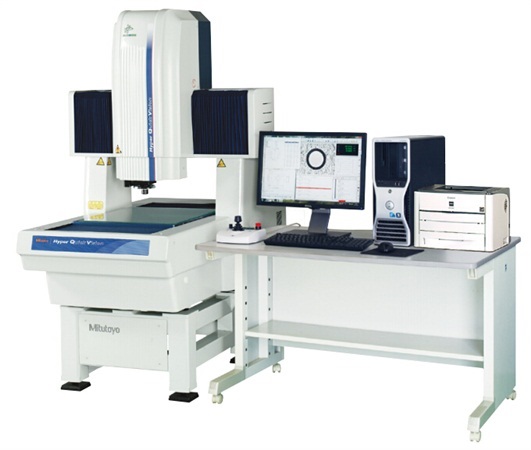

產品圖片
Product presentation

技術參數
technical parameter

名稱		Hyper QV 302	Hyper QV404	Hyper QV606
測量范圍 (X×Y×Z)		300×200×200mm	400×400×250mm	600×650×250mm
倍率裝置		可編程電動轉臺1× -2× -6×
分辨力		0.02µm
長度測量裝置		線性編碼器
CCD照相機		黑白（1/2型)
照明裝置	反射照明	白色LED
	透射照明
	程控環形照明
精度 *1	E1X, E1Y	(0.8+2L/1000)µm
	E1Z	(1.5+2L/1000)µm
	E2XY	(1.4+3L/1000)µm
自動跟蹤聚焦		安裝可選
工作臺玻璃尺寸		339×271mm	493×551mm	697×758mm
臺面最大承重 *4		15kg	30kg	40kg
尺寸(W×D×H)		859×951×1609mm	1027×1407×1778mm	1309×1985×1794mm
重量 (包括機器設置臺)		約 360kg	約 579kg	約 1450kg
