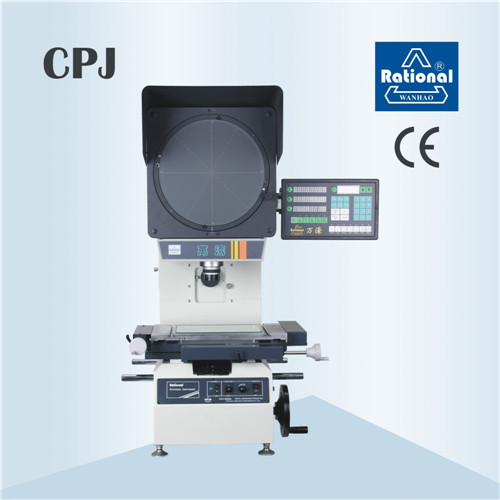

臺濠萬濠高精度正像型投影儀CPJ-3020AZ用于機械、儀表、電子、輕工等行業院校、研究所、計量檢定部門。檢測各種復雜工件的輪廓尺寸和表面形狀，如模具、沖壓件、螺紋、齒輪等......
品牌：臺灣萬濠
價格：根據配置詳細報價
13889943666
| 商品名稱 |
高精度萬濠投影儀（正像型） |
| 型號 |
CPJ-3020AZ |
| 玻璃臺面尺寸 | 260*160mm |
| 分辨力 | 0.5μm |
| 供 應 商 | 佛山市精測計量?jī)x器設備有限公司 |
CPJ系列萬濠投影儀是光、機、電一體化的精密高校測量?jī)x器。
CPJ-3000A/AZ系列數字式測量投影儀整機質量?jī)?yōu)良，性能穩定。儀器配有腳踏開關和多功能數據處理表，數據輸出和采樣十分方便，使測量更快捷，效率更高。
模具
電子
塑膠
五金
螺紋
汽配
儀器光學品質優良，物鏡成像清晰，放大倍率準確，專業光學加工工藝，確保成像清晰。
采用T形槽工作臺方便各種夾治具的安裝不受限制，工作臺采用鍍鉻工藝，比烤漆的硬度與平面度強很多，確保使用年限長不易損傷。
儀器配有腳踏開關和多功能數據處理表DC3000,數據輸出和采樣十分方便，使測量更快捷，效率更高。
儀器調校有投影筒升降實現形成大穩定性好，工作臺不升降增強了穩定性，測量范圍大，精度高，可達國外同等儀器精度。
| 型號 |
反像型 正像型 |
CPJ-3015A CPJ-3015AZ |
CPJ-3020A CPJ-3020AZ |
CPJ-3025A CPJ-3025AZ |
CPJ-3030A CPJ-3030AZ |
CPJ-3040A CPJ-3040AZ |
| X軸坐標行程 (mm) | 150 | 200 | 250 | 300 | 400 | |
| Y軸坐標行程 (mm) | 100 | 100 | 150 | 200 | 300 | |
| 金屬臺面尺寸 (mm) | 354×228 | 404×228 | 450×280 | 500×330 | 606×466 | |
| 玻璃臺面尺寸 (mm) | 210×160 | 260×160 | 306×196 | 350×250 | 450×350 | |
| X、Y軸坐標分辨力 (μm) | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | |
| 示值誤差(μm) |
E1XY=(2.5+L/100) |
|||||
| Z軸坐標行程 (mm) | 100 (調焦) | 100 (調焦) | 100 (調焦) | 100 (調焦) | 100 (調焦) | |
| 儀器重量 | 160 | 160 | 180 | 250 | 250 | |
| 儀器尺寸 (mm) | 780×780×1100 | 810×780×1120 | 810×780×1120 | 900×780×1020 | 1040×780×1120 | |
| 投影屏 | 尺寸 (mm) | Ф 312，使用范圍>Ф300（刻有米字線） | ||||
| 旋轉范圍 | 0~360° | |||||
| 旋轉分辨力 | 1' or 0.01° | |||||
| 物鏡 | 放大倍數 | 10× (選) | 20× (選) | 50× (選) | 100× (選) | |
| 物方視場 (mm) | Ф30 | Ф15 | Ф6 | Ф3 | ||
| 工作距離 (mm) | 77.7 | 44.3 | 38.4 | 25.3 | ||
| 測量最大高度 | 90 | 90 | 90 | 90 | ||
|
儀器電源: AC 100-240V 50/60Hz，總功率: 400W |
||||||
