倒置金相顯微鏡IE200M

倒置金相顯微鏡IE200M操作簡便，附件齊全，廣泛應用于教學科研金相分析、半導體硅晶片檢測、地址礦物分析、精密工程測量等領域。......

品牌：舜宇

價格：根據配置詳細報價

資料下載

全國熱線

13889943666

產品簡介

product presentation

商品名稱	倒置金相顯微鏡
型號	IE200M
物鏡	5X、10X、20X、50X、100X
觀察筒	30°傾斜正像
供應 商	佛山市精測計量?jī)x器設備有限公司

產品概述

product presentation

倒置金相顯微鏡IE200M

操作簡便，附件齊全，廣泛應用于教學科研金相分析、半導體硅晶片檢測、地址礦物分析、精密工程測量等領域。

適用范圍

technical parameter

零件
彈簧
電子
五金
汽配件
合金刀具

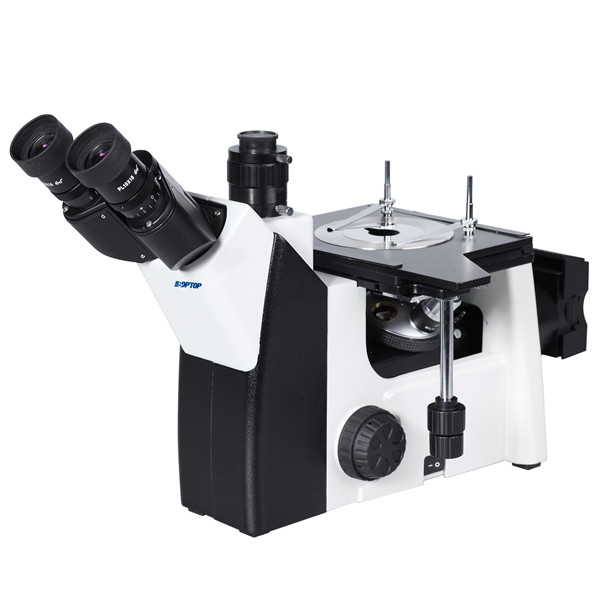

產品圖片

Product demonstration

（參考圖片）

圖片參數
Detail parameters

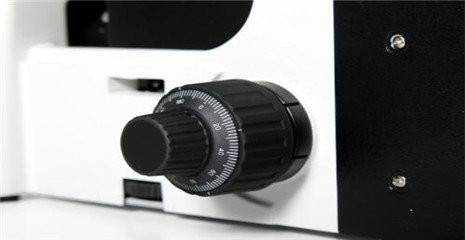

: 01高精度粗微動調焦機構
采用底手位粗微調同軸調焦機構，左右側均可調節，微調精度高，手動調節簡單方便，用戶能夠輕松得到清晰舒適的圖像。粗調行程為38mm，微調精度0.002.

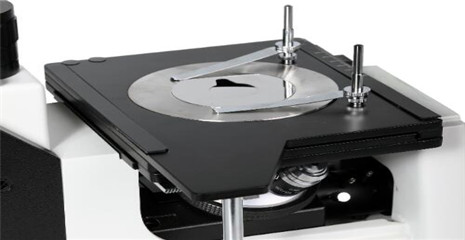

: 02大尺寸機械移動平臺
采用180×155mm的大尺寸平臺，右手位設置，符合常規人群操作習慣。用戶操作過程中，便于調焦機構與平臺移動的操作切換，為用戶提供更加高效的工作環境。

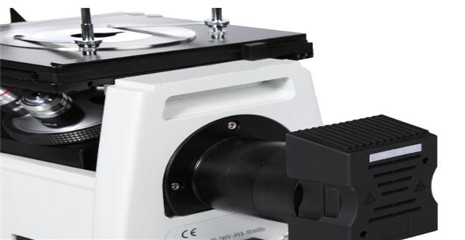

: 03落射柯拉照明系統
采用180×155mm的大尺寸平臺，右手位設置，符合常規人群操作習慣。用戶操作過程中，便于調焦機構與平臺移動的操作切換，為用戶提供更加高效的工作環境。

技術參數

technical parameter

光學系統	有限遠色差光學系統
觀察筒	45°傾斜，三目觀察筒，瞳距調節范圍:54-75mm，分光比：80:20
目鏡	高眼點大視野平場目鏡PL10X/18mm，可帶測微尺
	高眼點大視野目鏡WF15X/13mm，可帶測微尺
	高眼點大視野目鏡WF20X/10mm，可帶測微尺
物鏡	長工作距平場消色差金相物鏡（5X、10X、20X、50X 、100X）
轉換器	內定位四孔轉換器
轉換器	內定位五孔轉換器
調焦機構	低手位粗微調同軸調焦機構，粗動每轉行程38 mm；微調精度0.02mm
載物臺	三層機械移動平臺，面積180mmX155mm，右手低手位控制，行程：75mm×40mm
落射照明系統	落射式柯拉照明系統，帶可變孔徑光欄和中心可調視場光欄，自適應寬電壓100V-240V，單顆5W 暖色LED燈，光強連續可調
落射照明系統	落射式柯拉照明系統，帶可變孔徑光欄和中心可調視場光欄，自適應寬電壓100V-240V，6V30W鹵素?zé)簦鈴?qiáng)連續可調
攝影攝像	0.5X/1X攝像接筒，C型接口，可調焦
其他	起偏鏡插板，固定式檢偏鏡插板，360°旋轉式檢偏鏡插板；濾色片組；高精度測微尺
