德國馬爾圓度儀MarFormMMQ150

德國馬爾圓柱度儀MarFormMMQ150Z是一款可自動測量形狀和位置公差的測量儀器，測量精確、針對形位公差進行了優化，可以減少不合格零件的數量，節省時間，降低生產成本 ......

品牌：德國馬爾

價格：根據配置詳細報價

資料下載

全國熱線

13889943666

產品簡介

product presentation

商品名稱	德國馬爾圓柱度儀
型號	MarForm MMQ 150
Z 軸測量范圍	250mm
圓度偏差	0.015+0.0003µm
供應商	佛山市精測計量儀器設備有限公司

產品概述
product presentation

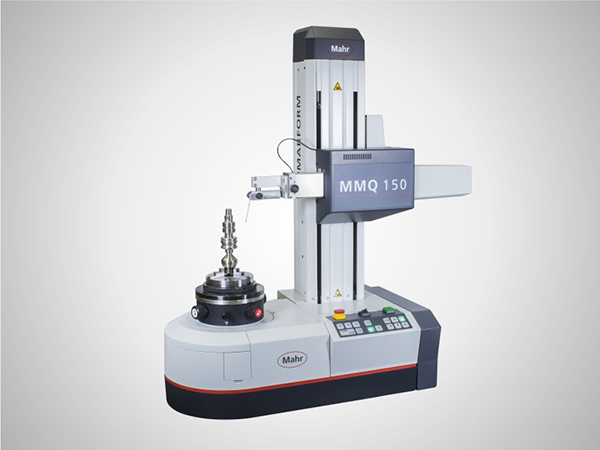

德國馬爾圓柱度儀MarForm MMQ 150

MarForm MMQ 150 ——全新的圓柱度測量儀。MMQ 150 是一款可自動測量形狀和位置公差的測量儀器：

可在生產或測量室使用
操作便捷
測量精確、針對形位公差進行了優化
可以減少不合格零件的數量，節省時間，降低生產成本
使用無需維護并具有高精度的機械軸承

為了產品的質量保證，MMQ 150 測量站在監控形狀及位置公差方面，為您提供一種完整的系統解決方案。MMQ 150 專為精度、速度和易于操作的要求而設計，整體打造得非常緊湊。它采用了具有高精度且免維護的機械軸承，因此不需要定期維護和更換壓縮空氣部件。在其它的Mahr形狀測試儀中，對機械軸承的成功使用已達數年，譬如臺式形狀測量儀MMQ 400以及高精度測量標桿的形狀測量儀MFU 100。用旋轉軸和垂直軸相互優化的方式，MMQ150尤其適合于對圓柱形位公差的測量。其操作和測量軟件EasyForm易于使用，并可進行直觀學習。對簡單測量并得到測量報告僅需幾個步驟，不需要任何的編程知識。在軟件中所含有的程序示教的幫助下，根據用戶自定義的完整測量記錄進行運行的程序很容易就被創建出來了。新建的測量程序，可以通過MMQ 150操作面板上具有32個自由操作鍵的用戶界面，或3種自由配置程序鍵進行簡單激活。MMQ 150的重要特征如下：

高精度的圓度測量儀（C）
電動垂直測量軸（Z）(Z)
電動水平定位軸（X）
手動調心調平工作臺
手動測量探頭T20W
具有人體工程學的操作面板能夠激活選定的測量程序（P1，P2，P3）
緊湊型，節省空間的設計
一體機的觸摸屏電腦
易于操作，并具有直觀易學的軟件EasyForm
技術數據

適用范圍

technical parameter

模具
電子
塑膠
五金
家具
汽配

產品圖片

PRODUCT DISPLAY

技術參數

technical parameter

圓度偏差（µm+µm/mm 測量高度）	0,015 + 0,0003
圓度偏差（µm+µm/mm 測量高度）	0,03 + 0,0006
軸向跳動偏差（µm+µm/mm 測量半徑）	0.02 + 0.0001
軸向跳動偏差（µm+µm/mm 測量半徑）	0.4 + 0.0006
調心調平工作臺	指南
工作臺直徑 (mm)	160
工作臺負載，居中 (N)	200
速度 (rpm) 50 Hz / 60 Hz	1月6日
測量路徑，機動 (mm)，Z 軸	250
直線度偏差/100 mm 測量路徑 (µm)，Z 軸	0.4
直線度偏差/總測量路徑 (µm)**，Z 軸	1
